ANDAMIO EUROFACHADA

Sistema versátil de gran seguridad

Rápido, seguro, gran calidad, alta resistencia

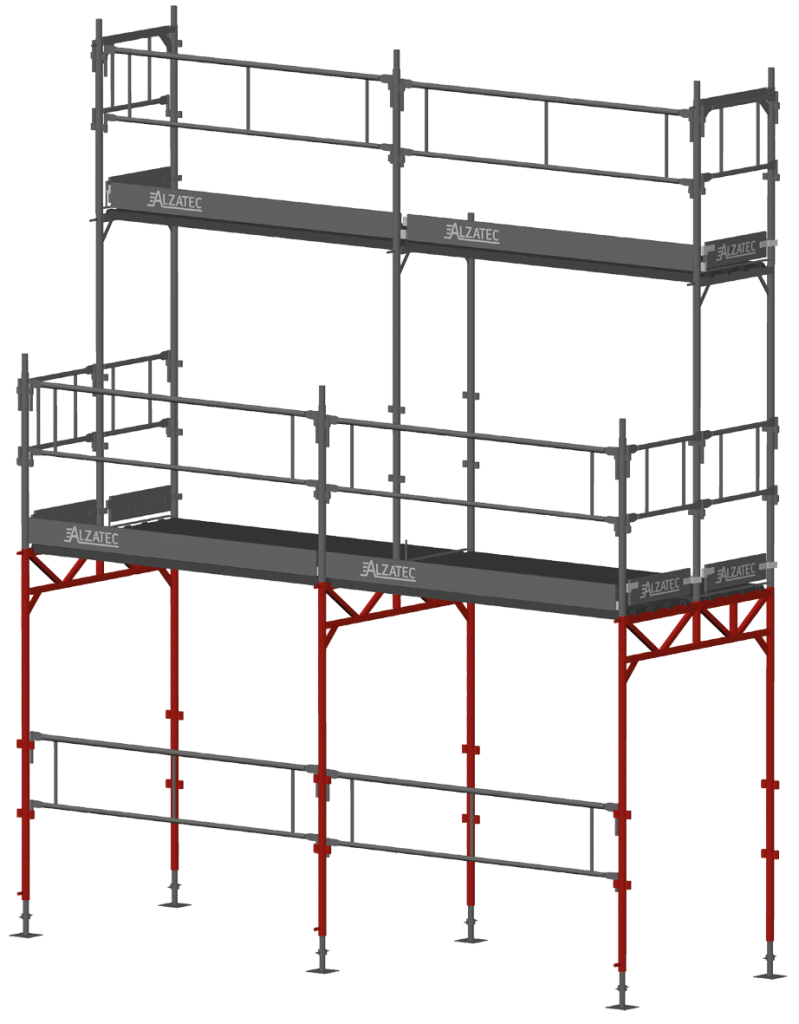

Andamio Eurofachada

01

Descripción

El sistema de Andamio Eurofachada se caracteriza por un rápido y seguro montaje brindando una diversidad de soluciones en distintos tipos de obra de construcción debido a su estructura modular; la cual se basa en un diseño tubular procesado de materias primas de gran calidad lo que otorga un producto terminado de alta resistencia.

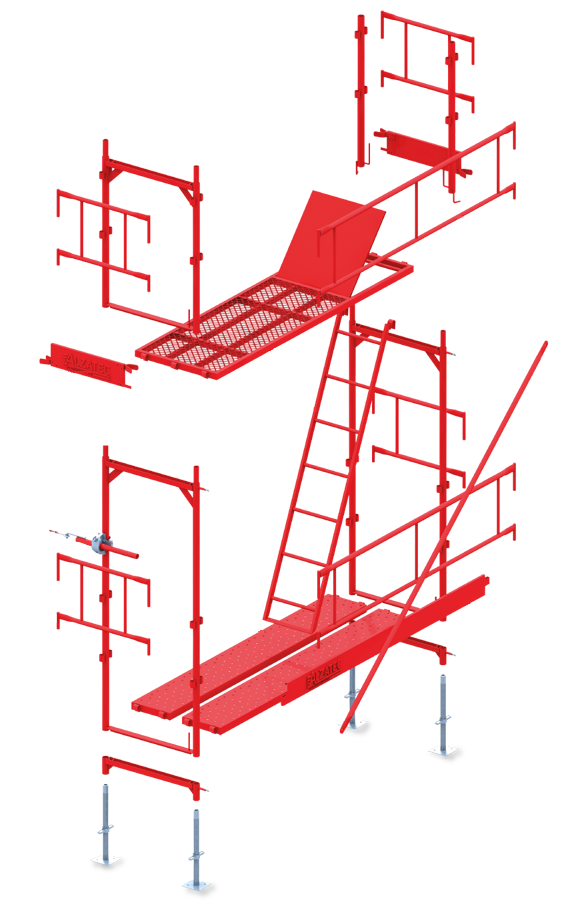

Detalle de Piezas	Peso	Dimensiones
1 - Nivelador	3,12 kg	H: 0,50 mts
2 - Marco Partida	3,46 kg	0,80 x 0,12 mts
3 - Plataforma Metálica 320 x 2.300	16,38 mts	2,30 x 0,32 mts
4 - Marco Metálico	19,30 mts	0,80 x 2,00 mts
5 - Rodapie 2.300	4,30 mts	2,24 x 0,15 mts
6 - Rodapie Cierre	1,60 kg	0,60 x 0,15 mts
7 - Baranda Dobel 2.300	8,47 kg	2,26 x 0,55 mts
8 - Baranda Cierre	3,28 kg	0,70 x 0,60 mts
9 - Diagonal 2.300	5,27 kg	L: 3,060 mts
10 - Plataforma Metálica Acceso	29,50 kg	2,30 x 0,72 mts
11 - Escala Acceso	10,93 kg	2,13 x 0,41 mts
12 - Medio Marco Metálico	13,60 kg	1,00 x 0,80 mts
13 - Bastón	3,75 kg	H: 1,00 mts
14 - Anclaje	1,80 kg	L: 0,50 mts
	3,42 kg	L: 1,00 mts
	5,00 kg	L: 1,50 mts

02.

Recomendaciones

> Los niveladores junto con los marcos de partida deben ser instalados sobre una base sólida y despejada, que permita mantenerlos totalmente alineados y nivelados con respecto a la edificación, así se evita un posible desplazamiento de la estructura de andamios.
> Se recomienda que la distancia entre la fachada y la estructura de andamios no exceda los 30 cms.
> El sistema de fijación por anclajes debe ser instalado en forma vertical cuerpo por medio y horizontalmente marco por medio. De no ser posible esta solución es necesario regirse por el proyecto entregado por el Departamento Técnico de nuestra empresa.
> Los trabajadores que circulen por los andamios deben utilizar arnés de seguridad con sus cabos y cuerdas de vida independientes a la estructura de andamios.
> El retiro de barandas, rodapiés, diagonales u otro elemento de la estructura de andamio queda estrictamente prohibido mientras se estén realizando trabajos.
> La estructura de andamios debe ser cubierta por malla con el fin de evitar la caída de material sobre las personas que transitan cerca.

Usos

> El sistema de andamio Eurofachada permite el desarrollo de cualquier tipo de proyecto de edificación, con diversas variedades en su diseño.
> Cada proyecto es estudiado con rigurosidad en el departamento técnico de nuestra empresa, considerando siempre todas las normas de seguridad para garantizar así un resultado confiable para nuestros clientes.

03.

Soluciones Específicas

Escuadra Muro

Detalle de Piezas	Peso	Dimensiones
1 - ESCUADRA MURO	50,00 kg	1,52 x 1,51 mts
2 - NIVELADOR ESPECIAL	3,12 kg	H: 0,50 mts
3 - 2 PERNOS de fijación en placa superior		5/8'' de Expansión
4 - 2 PERNOS de fijación en placa inferior		5/8'' de Expansión
5 - SISTEMA ANDAMIOS EU

Descripción Solución

La ESCUADRA MURO se instalará sobre una superficie de hormigón armado con 4 pernos de expansión 5/8» en perforaciones asimétricas.

Carga máxima sugerida es de 2.000 kilos, incluye factor de seguridad FS = 2.5

Ver esquema de medidas Escuadra Muro

Vigas Reticulares

Detalle de Piezas	Peso	Dimensiones
1 - Viga Reticulada	35,90 kg	L: 3,00 mts
2 - Viga Reticulada	71,80 kg	L: 6,00 mts

Descripción Solución

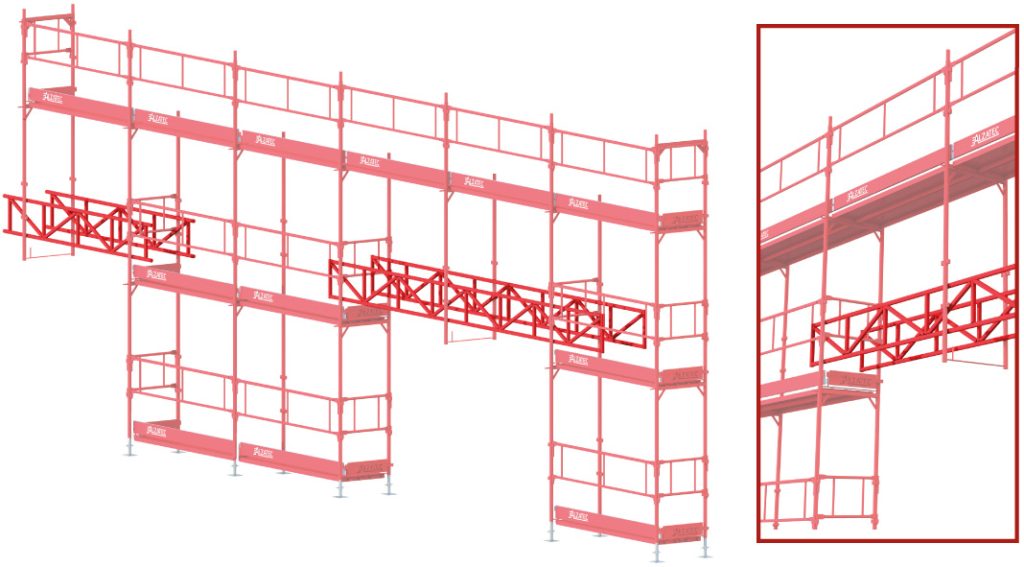

Se instalará VIGAS RETICULARES cuando se requieran soluciones para crear voladizos como puentes.

Los marcos transversales no apoyados en el piso serán resistidos por estas Vigas Reticulares sujetas a los marcos soportantes y al marco a soportar mediante abrazaderas metálicas.
