ANDAMIO MULTIDIRECCIONAL

Sistema versatil de gran seguridad

Versátil, resistente, Sin límites

Andamio Multidireccional

01

Descripción

El sistema de Andamio Multidireccional es capaz de desarrollar una variada gama de soluciones de distintos tipos de proyectos ya que cumple con todas las exigencias de seguridad solicitadas. Su sistema de conexión con cuña en sus horizontales permite la formación inmediata de ángulos simplificando el montaje.

Se destaca la rapidez en su armado y óptima resistencia de cargas debido a la transmisión de esfuerzos de acuerdo a su diseño, considerando este sistema de andamios un producto que cumple con los estándares de calidad acordes a los que trabaja nuestra empresa.

multidireccional-andamio-seccion

02.

Elementos Verticales

Los verticales de nuestro sistema multidireccional son tubos de acero galvanizado de 48 mm de diámetro y 3,2 mm de espesor, que cuentan con una roseta cada 50 cm, la cual permite el ensamblaje con el tubo horizontal en cualquiera de las ocho perforaciones, pudiendo obtener una gran variedad de ángulos.

Detalle de Piezas Peso
Base Inicio Collarín
2,48 kg
Descripción Largo Peso
Verticales con

















Espiga
















Multidireccional
0,5 mts
2,92 kg
1,0 mts
5,21 kg
1,5 mts
7,74 kg
2,0 mts
10,0 kg
3,0 mts
14,5 kg
Descripción Largo Peso
Verticales sin


















Espiga


















Multidireccional
0,5 mts
2,92 kg
1,0 mts
5,21 kg
2,0 mts
10,0 kg

03.

Detalle Diagonales

Las diagonales de nuestro sistema multidireccional son de largo según el módulo de andamio, cuentan con cabeza móvil con cuña en sus extremos para facilitar su ensamblaje a las verticales. Estos elementos permiten rigidizar la estructura frente a solicitaciones horizontales.

Descripción Largo Peso
Diagonales
















Multidireccional
0,73 mts
6,98 kg
1,09 mts
7,86 kg
1,57 mts
8,64 kg
2,07 mts
9,44 kg
2,57 mts
11,0 kg
3,07 mts
12,8 kg
multidireccional-andamio

04.

Elementos Horizontales

Los horizontales de nuestro sistema multidireccional son tubos de acero galvanizado de 48 mm de diámetro y 3,2 mm de espesor, que cuentan de un largo según sea la longitud del andamio, la cual permite el ensamble con el tubo vertical mediante cuña de ambos extremos. Estos elementos son fundamentales para otorgar rigidez a la estructura montada.

Descripción Largo Peso
Horizontales

















Multidireccional
0,73 mts
3,39 kg
1,09 mts
4,81 kg
1,57 mts
6,30 kg
2,07 mts
8,13 kg
2,57 mts
9,79 kg
3,07 mts
11,5 kg
Descripción Largo Peso
Horizontales














Reforzada














Multidireccional
1,57 mts
10,1 kg
2,07 mts
13,61 kg
2,57 mts
16,8 kg
3,07 mts
19,8 kg
Descripción Largo Peso
Horizontal
















Tubo a Tubo
















Multidireccional
2,57 mts
9,79 kg
Descripción Largo Peso
Horizontal
















Tubo a Vertical
















Multidireccional
2,00 mts
8,13 kg
Descripción Largo Ancho Peso
Viga Celosia
















Multidireccional
4,14 mts
0,50 mts
45,15 kg
5,14 mts
0,50 mts
52,80 kg
6,14 mts
0,50 mts
62,05 kg
7,71 mts
0,50 mts
80,75 kg
multidireccional-andamio
multidireccional-andamio
multidireccional-andamio
multidireccional-andamio
multidireccional-andamio

05.

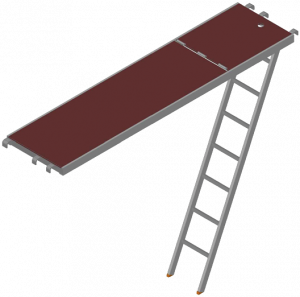

Plataformas Metálicas

Las plataformas metálicas son de acero galvanizado, antideslizantes con dos anchos, 32 cm y 17 cm, las cuales cuentan con una terminación para que ensamblen en el elemento horizontal tubular. Las plataformas son parte necesaria para dar rigidez a la estructura de andamio multidireccional.

Descripción Largo Ancho Peso
Plataforma
















Metálica















Multidireccional
0,73 mts
0,32 mts
7,84 kg
1,09 mts
0,32 mts
10,80 kg
1,57 mts
0,32 mts
14,27 kg
2,07 mts
0,32 mts
18,04 kg
2,57 mts
0,32 mts
21,28 kg
3,07 mts
0,32 mts
22,50 kg
Descripción Largo Ancho Peso
Plataforma
















Metálica















Multidireccional
1,09 mts
0,19 mts
6,10 kg
1,57 mts
0,19 mts
8,28 kg
2,07 mts
0,19 mts
10,75 kg
2,57 mts
0,19 mts
13,09 kg
3,07 mts
0,19 mts
15,00 kg
Descripción Largo Ancho Peso
Plataforma
















Acceso















Multidireccional
2,57 mts
0,61 mts
34,89 kg
1,57 mts
0,61 mts
26,4 kg
multidireccional-andamio
multidireccional-andamio

06.

Detalle Rodapies

Los rodapies de nuestro sistema multidireccional son de largo según el módulo de andamio. La función de estos elementos es evitar la caída de herramientas o material que se encuentra sobre las plataformas.

Descripción Ancho Peso
Rodapies
















Multidireccional
0,73 mts
2,70 mts
1,09 mts
3,50 mts
1,57 mts
4,27 mts
2,07 mts
5,30 mts
2,57 mts
6,67 mts
3,07 mts
7,96 mts
multidireccional-andamio

07.

Detalle Torre Escala

Las escaleras de nuestro sistema multidireccional son de fácil montaje, la baranda interior y exterior son de rápida instalación y proporcionan un tránsito rápido y seguro.

Descripción Peso
PASAMANO EXTERIOR para Torre Escala Multidireccional
14,26 kg
Descripción Peso
PASAMANO INTERIOR para Torre Escala Multidireccional
10,17 kg
Descripción Ancho Peso
ESCALA para sistema Torre Escala Multidireccional
0,60 mts
51,20 kg
Descripción Peso
FIJACIÓN para pasamano exterior Multidireccional
1,23 kg
multidireccional-andamio
torre-escala-simple
torre-escala

08.

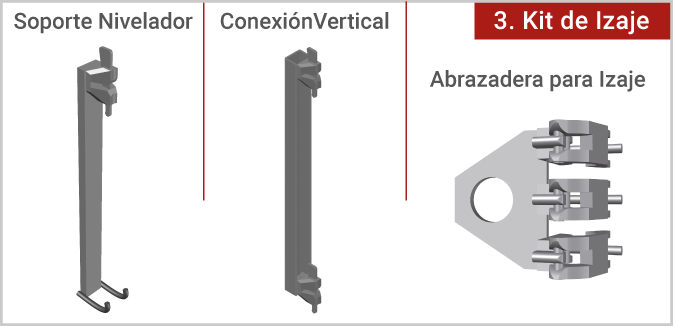

Detalle Accesorios

Accesorios Multidireccional Peso

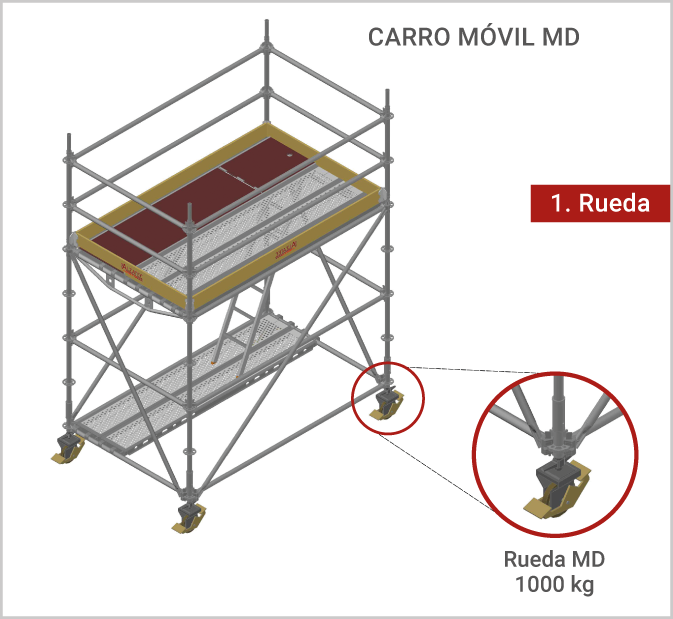

1 - Rueda
7,10 kg
2 - Nivelador
2,70 kg

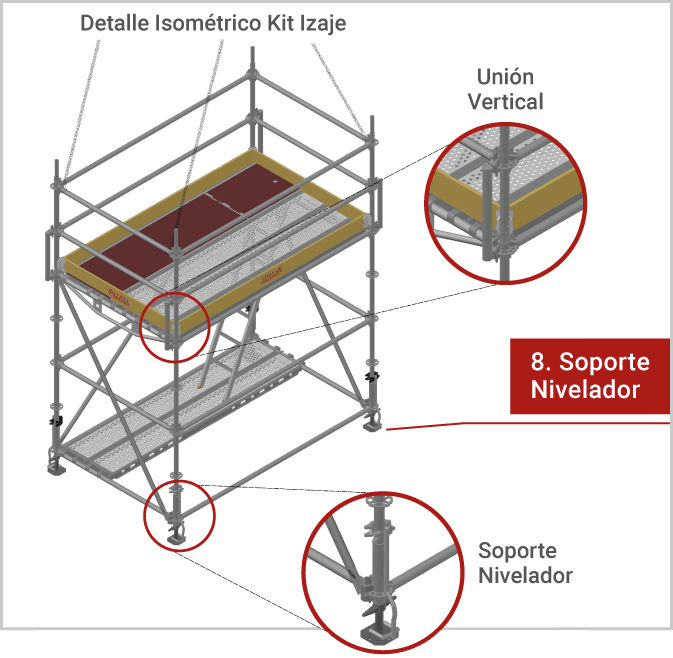

3 - Kit de Izaje
10 kg
4 - Abrazadera con Espiga MD.
1,55 kg
5 - Soporte para Rueda
5,80 kg
6 - Ménsula 0,73
5,20 kg
7 - Ménsula 0,36
3,50 kg
8 - Soporte Nivelador
1,22 kg
multidireccional-andamio
multidireccional-andamio

09.

Modulaciones Tipo

multidireccional-andamio

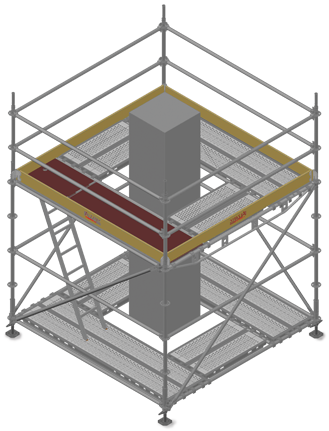

Torre Fija Antivuelco

Torre Fija para Pilar MD

multidireccional-andamio

Andamio Yeseros Fijos

andamio-multidireccional

Fachada Andamio MD
